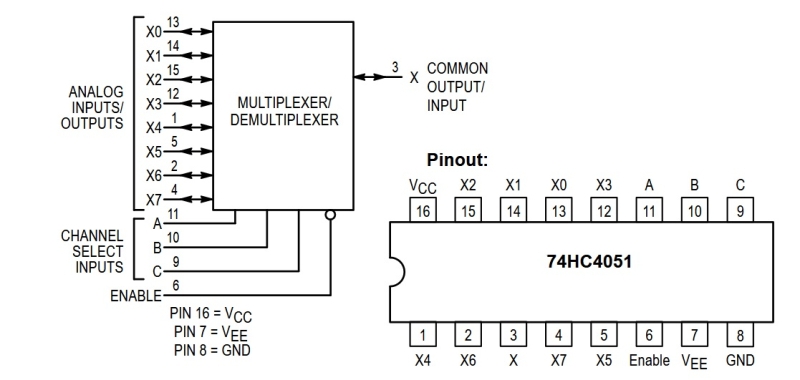

74HC4051D

Приложения:

основните сфери и начини, по които се използва:

1. Разширяване на аналогови входове (ADC Expansion)

Това е най-честото му приложение при работа с микроконтролери като Arduino, ESP32 или STM32. Повечето евтини контролери имат ограничен брой аналогови пинове (напр. само един при ESP8266).

• Как работи: Свързвате 8 сензора към входовете на 74HC4051, а неговия общ изход към единствения аналогов пин на контролера. Чрез три цифрови пина (S0, S1, S2) избирате кой сензор да „слушате“ в момента.

• Приложение: Системи с много сензори за влажност на почвата, температурни датчици или фоторезистори.

2. Управление на аудио сигнали

Тъй като е аналогов превключвател, 74HC4051 може да пренасочва аудио сигнали с минимални изкривявания.

• Приложение: Аудио миксери, селектори на източници (например превключване между грамофон, CD плеър и Bluetooth модул към един усилвател) и цифрови ефекти.

3. Матрични клавиатури и контролни панели

В музикалните синтезатори или индустриалните машини често има десетки потенциометри или бутони.

• Приложение: Чрез каскадно свързване на няколко 74HC4051 можете да четете състоянието на десетки потенциометри, използвайки минимален брой пинове на процесора.

4. Тестово оборудване и комутация

Използва се в устройства за автоматизирано тестване, където е необходимо да се измерват различни точки от една верига последователно.

• Приложение: Проверка на напрежения в различни части на печатна платка по време на производство.
