LTV814
LTV814 – AC Input Photocoupler

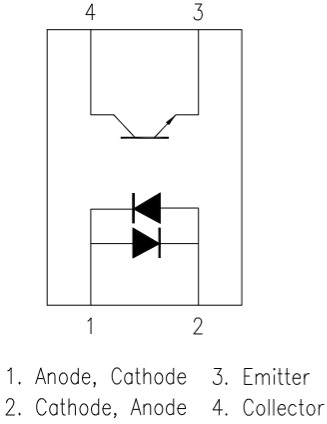

LTV814 е високоефективен оптрон с транзисторен изход, проектиран за директно приемане на променливотоков (AC) входящ сигнал. Конфигурацията му включва два антипаралелно свързани инфрачервени емитиращи диода, което елиминира нуждата от външно изправяне на входния сигнал.
Ключови характеристики:
-
Вход: AC вход (двупосочен LED).
-
Високо изолационно напрежение: 5000 Vrms.
-
CTR (Current Transfer Ratio): 20% до 300% при .
-
Компактен корпус: DIP-4 (наличен и в опции за повърхностен монтаж Wide Lead и SMD).
-
Ниска входна мощност: Оптимизиран за работа при ниски нива на ток.
Технически параметри:
| Параметър | Стойност |
|---|---|
| Макс. напрежение Колектор-Емитер () | 35 V |
| Макс. напрежение Емитер-Колектор () | 6 V |
| Максимален постоянен ток на входа () | ±50 mA |
| Разсейвана мощност на колектора () | 150 mW |
| Време за реакция (, ) | 4μs / 3μs (типично) |
| Работна температура | -30°C до +110°C |
Бърза поръчка без регистрация
Основни предимства и приложения:
-
Детекция на нулата (Zero-crossing detection): Поради двупосочния вход е идеален за схеми, следящи преминаването на синусоидата през нулата.
-
Индустриална автоматизация: Мониторинг на AC линии и обратна връзка в захранващи блокове.
-
Програмируеми контролери (PLC): Изолация на цифрови входове, работещи с променлив ток.
-
Интерфейс между системи: Безопасна галванична изолация между вериги с различен потенциал и полярност
-
Корпус:DIP-4
-
Състояние:нов продукт
-
Мин.работна температура:-30 °C
-
Макс.работна температура:110 °C
