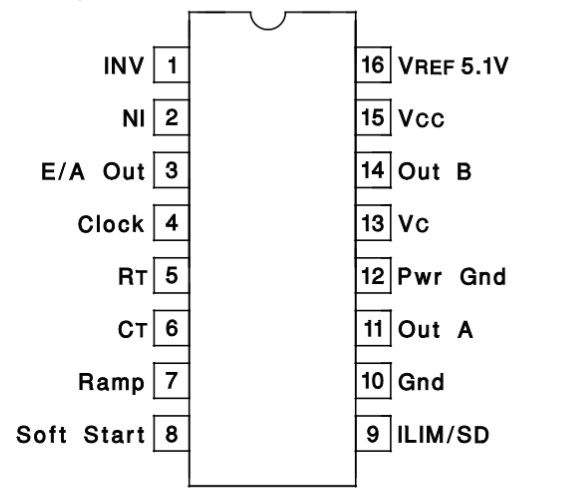

UC3825BN

Интегрална схема UC3825 е high-speed PWM controller

Проектирана е за Push-Pull, Half-Bridge и Full-Bridge топологии.

Основни характеристики

• Висока скорост: Може да работи на честоти до 1 MHz. Това позволява използването на много малки магнитни компоненти (трансформатори и дросели).

• Двойни Totem-Pole изходи: Изходите му могат да осигурят пиков ток до 1.5 A, което означава, че може директно да „клати“ гейтовете на мощни MOSFET транзистори без нужда от допълнителни драйвери (в много случаи).

• Много ниско закъснение: Времето от засичане на грешка до изключване на изхода (propagation delay) е едва 50 ns.

  UC3825 поддържа и двата основни метода на управление:

• Voltage Mode (Управление по напрежение): Стандартен метод, при който се сравнява изходното напрежение с опорно.

• Current Mode (Управление по ток): Позволява защита „цикъл по цикъл“ и по-добра динамика на системата.
