ULN2004

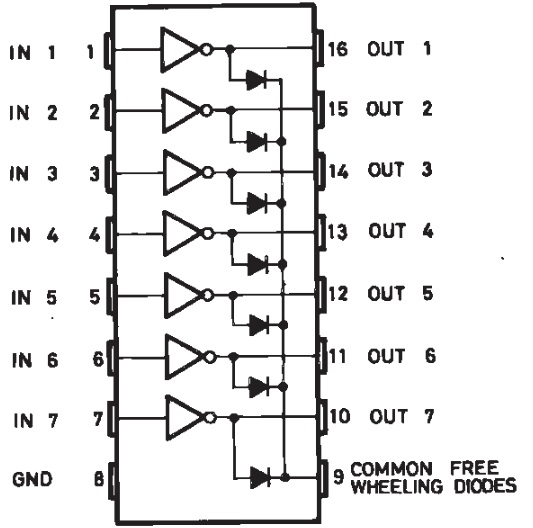

Интегр.схема ULN2004 съдържаща

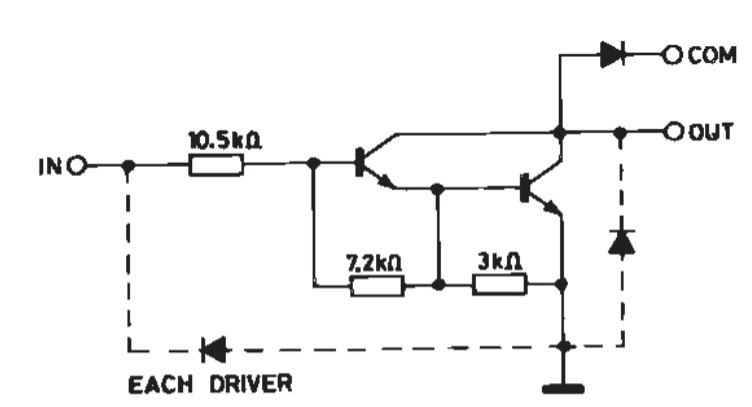

седем Darlington транзисторни двойки с общ емитер.
Всеки канал е оборудван със защитни диоди за работа
с индуктивни товари (като релета или мотори).
-
Напрежение: Може да превключва товари до 50V.
-
Ток: Всеки от седемте канала може да издържи до 500mA (но внимавай с общата мощност, ако всички канали работят едновременно).
-
Входно напрежение: Специално проектирана за работа с 6-15V CMOS логика.
Бърза поръчка без регистрация
Features
ULN2004 действа като мощен ключ за:
-
Управление на релета.
-
Задвижване на стъпкови мотори (unipolar stepper motors).
-
Управление на LED матрици или ленти.
-
Контрол на малки постояннотокови (DC) мотори.
-
Корпус:S0IC16
-
Монтаж:SMD
-
Брой функц.единици в чип:7
-
Изходен ток:0.5 A
-
Логически тип схема:ключ
-
Тип интегр.схема:интерфейсна
-
Мин.работна температура:-20 °C
-
Макс.работна температура:+85 °C
-
Брой входове :7
-
Брой изходи:7
| Файл | Информация |
|---|---|
top242-250
|
[PDF, 2.17 MB] |
